Тип двигателя
|

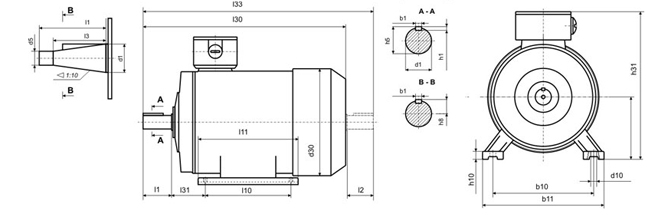

Габаритные размеры*, мм |
Установочные и присоединительные размеры, мм
|
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l33 | h31 | b11 | l1, l2 | l10 | l31 | b10 | h | d20 | d22 | d24 | d25 | d10 | b1 | h10 | ||
| MTF 612-10 | 1435 | 775 | 650 | 170 | 445 | 256 | 520 | 315 | – | – | – | – | 42 | 22 | 35 | |
| Тип двигателя |
Мощность, кВт
|
Частота вращения, об/мин
|
Напряжение ротора, В
|
Ток ротора, А
|
cos φ |
КПД, %
|
Вес, кг
|
|---|---|---|---|---|---|---|---|
| MTF 612-10 | 60 | 575 | 235 | 162 | 0,74 | 88 | 825 |
Силовой агрегат модели MTF 612-10 — это асинхронный электродвигатель с фазным ротором и десятиполюсным исполнением. Принципиальное отличие от моторов аналогичной конструкции заключается в длине сердечника двигательного статора, размер которого по существующей классификации — 2-ой (существует еще 1-ый и 3-ий). Изоляция с классом нагревостойкости F рассчитана на эксплуатацию в температурной среде от -45 до +45 °С.
Монтажные габариты для электродвигателя МТФ 612-10 заданы наружным диаметром листов статора (600 мм). Ширина расстановки опорных лап 650 мм требует наличия соразмерного подготовленного основания с предварительно проделанными отверстиями под осевой крепеж.
Модель предполагает создание механической передаточной схемы с подачей:
Монтажные исполнения:
